電子線放線盤背景技術：

電子線是電器設備內部線的一種簡稱，通電性主要是以弱電為主，跟強電范疇的電纜是不同概念的，市面上流通的電子線有區分為UL標準，3C標準，VDE標準3個系列的線材，以AWG為單位的一般為UL標準，國內電子線生產商主要以3C跟UL這兩個標準為主。

現有技術中，在電路板生產時，往往需要同步安裝導線，需要的電子線放線就夠往往都是通過將線盤插在滾筒上，并通過滾筒的轉動進行放線，這種方式，受限與線盤中間孔的尺寸，如果線盤中間的孔過小則無法放線，或者線盤過大，滾筒較短容易使得線盤掉落，同時僅僅是依靠涂油機的拉拽實現電子線的放線，容易導致電子線打結，存在改進的空間。

電子線放線盤技術實現要素：

本發明的目的是為了解決現有技術中存在放線盤不便與安裝同時電子線放線時易打結的缺點，而提出的一種電子線放線盤。

為了實現上述目的，本發明采用了如下技術方案：

一種電子線放線盤，包括底板，所述底板的頂側固定安裝有安裝箱，安裝箱的一側內壁上固定安裝有電機，電機的輸出軸通過聯軸器固定安裝有轉動軸，轉動軸的一端固定安裝有齒輪盤，安裝箱的一側內壁上開設有兩個轉動孔，兩個轉動孔內均活動安裝有轉動柱，兩個轉動柱的一端均固定安裝有轉動輥，兩個轉動輥上放置有同一個放線盤，所述安裝箱的一側內壁上開設有多個散熱孔，通過轉動輥帶動放線盤轉動，從而使得轉動輥能夠適配不同尺寸的放線盤。

電子線放線盤技術總結

本發明屬于電子線領域，尤其是一種電子線放線盤，針對現有的放線盤不便與安裝同時電子線放線時易打結的問題，現提出如下方案，其包括底板，所述底板的頂側固定安裝有安裝箱，安裝箱的一側內壁上固定安裝有電機，電機的輸出軸通過聯軸器固定安裝有轉動軸，轉動軸的一端固定安裝有齒輪盤，安裝箱的一側內壁上開設有兩個轉動孔，兩個轉動孔內均活動安裝有轉動柱，兩個轉動柱的一端均固定安裝有轉動輥，兩個轉動輥上放置有同一個放線盤。本發明通過轉動輥帶動放線盤轉動，從而使得轉動輥能夠適配不同尺寸的放線盤，大大增加了通用型，同時通過轉動輥帶動放線盤轉動，可以實現主動放線，從而避免了電子線的打結。

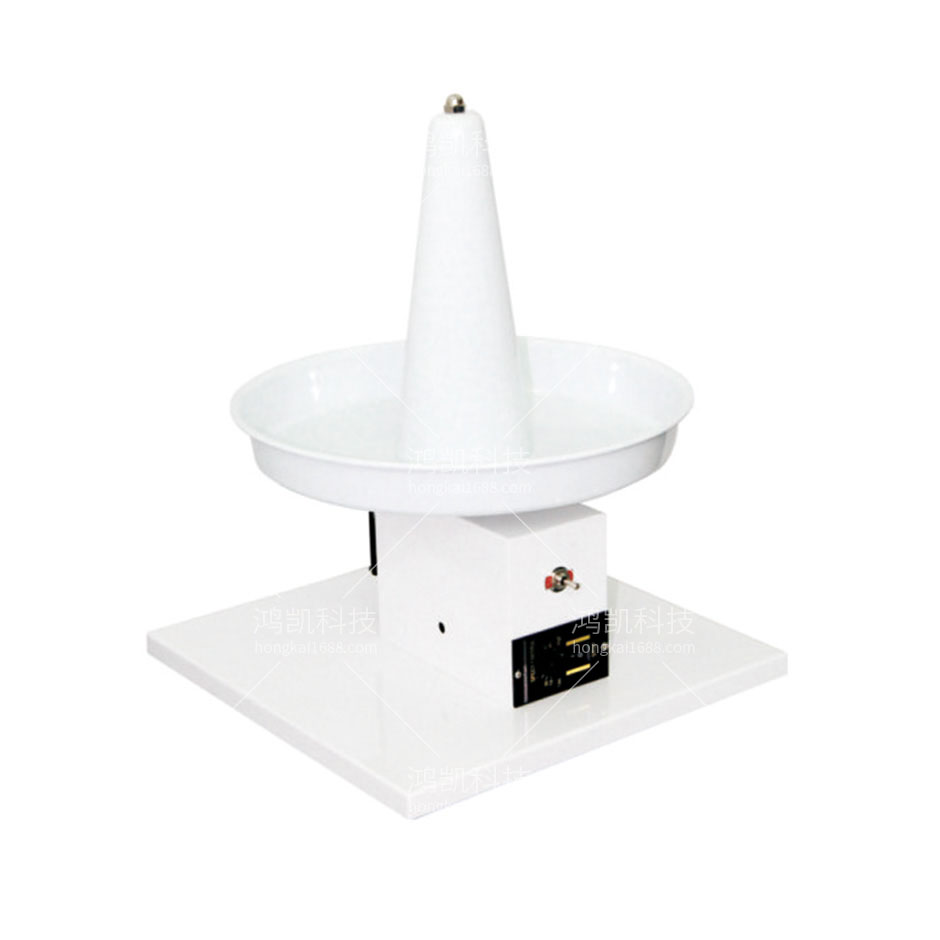

電子線放線盤技術參數

用途：電線、電子線、護套類線材
外形尺寸：450*960*350
重量：2.6KG
線盤外徑：380MM
線盤內徑：350MM
軸底部直徑最大：120MM
工作電壓：220V
