YHK-GP1高頻焊接機介紹

YHK-GP1高頻焊接機原理：

借助高頻電流的集膚效應可以使高頻電能量集中于焊件的表層bai，而利用鄰近效應，又可控制高頻電流流動路線的位置和范圍。

當要求高頻電流集中于焊件的某一部位時，只要將導體與焊件構成電流回路并使導體靠近焊件上的這一部位，使它們相互之間構成鄰近導體，就能實現這個要求。高頻焊就是根據焊件結構的具體形式和特殊要求，主要運用集膚效應和鄰近效應，使焊件待焊處的表層金屬得以快速加熱而實現焊接。

YHK-GP1高頻焊接機主要影響因素

1、高頻焊接機進行高頻焊接時的頻率對焊接有極大的影響，因為高頻頻率影響到電流在鋼板內部的分布性。選用頻率的高低對于焊接的影響主要是焊縫熱影響區的大小。

2、會合角是鋼管兩邊部進入擠壓點時的夾角。由于鄰近效應的作用，當高頻電流通過鋼板邊緣時，鋼板邊緣會形成預熱段和熔融段（也稱為過梁），這過梁段被劇烈加熱時，其內部的鋼水被迅速汽化并爆破噴濺出來，形成閃光，會合角的大小對于熔融段有直接的影響。

3、焊接方式，高頻焊接有兩種方式：接觸焊和感應焊。接觸焊是以一對銅電極與被焊接的鋼管兩邊部相接觸，感應電流穿透性好，高頻電流的兩個效應因銅電極與鋼板直接接觸而得到最大利用，所以接觸焊的焊接效率較高而功率消耗較低。感應焊是以一匝或多匝的感應圈套在被焊的鋼管外，多匝的效果好于單匝，但是多匝感應圈制作安裝較為困難。

4、高頻焊接時的輸入功率控制很重要。功率太小時管坯坡口加熱不足，達不到焊接溫度，會造成虛焊，脫焊，夾焊等未焊合缺陷；功率過大時，則影響到焊接穩定性，管坯坡口面加熱溫度大大高于焊接所需的溫度，造成嚴重噴濺，針孔，夾渣等缺陷，這種缺陷稱為過燒性缺陷。

YHK-GP1高頻焊接機功能特點

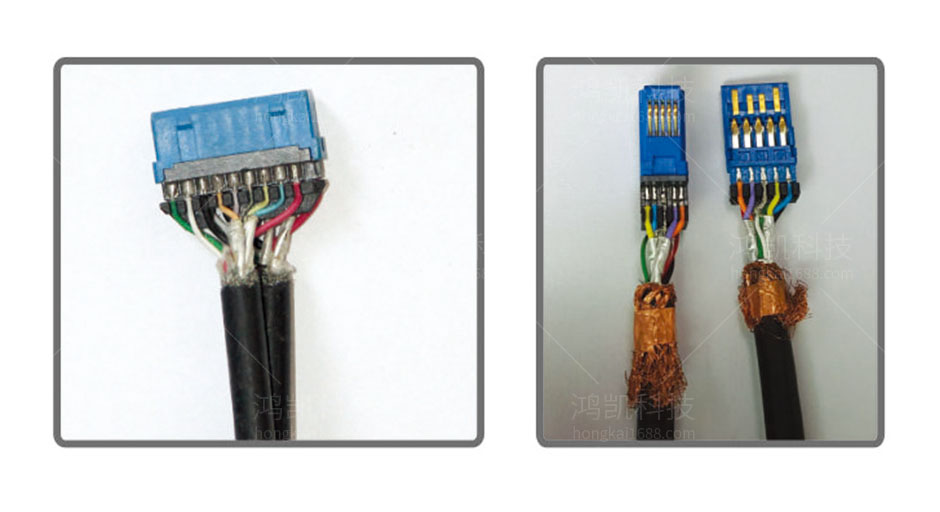

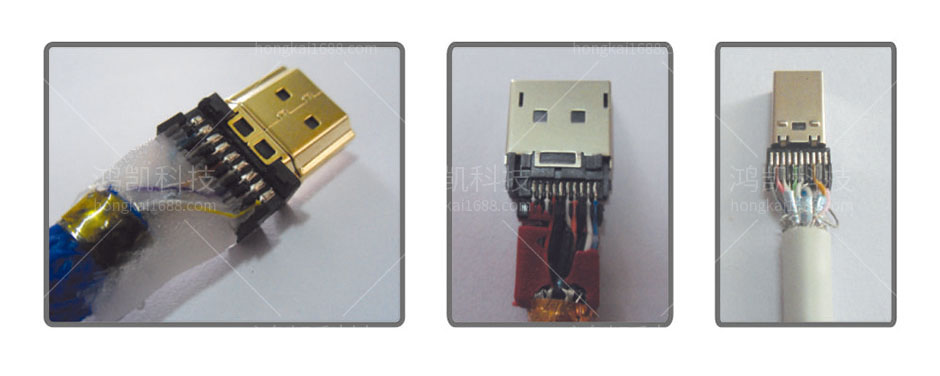

適用于HDM|、DP、MN-DP、USB3.0系列產品焊線用
操作簡便、焊接速度快，每1秒內可完成一次焊接；
更換機種方便、只需換夾具；
可調頻率、適用于多款不同連接器。

YHK-GP1高頻焊接機技術參數

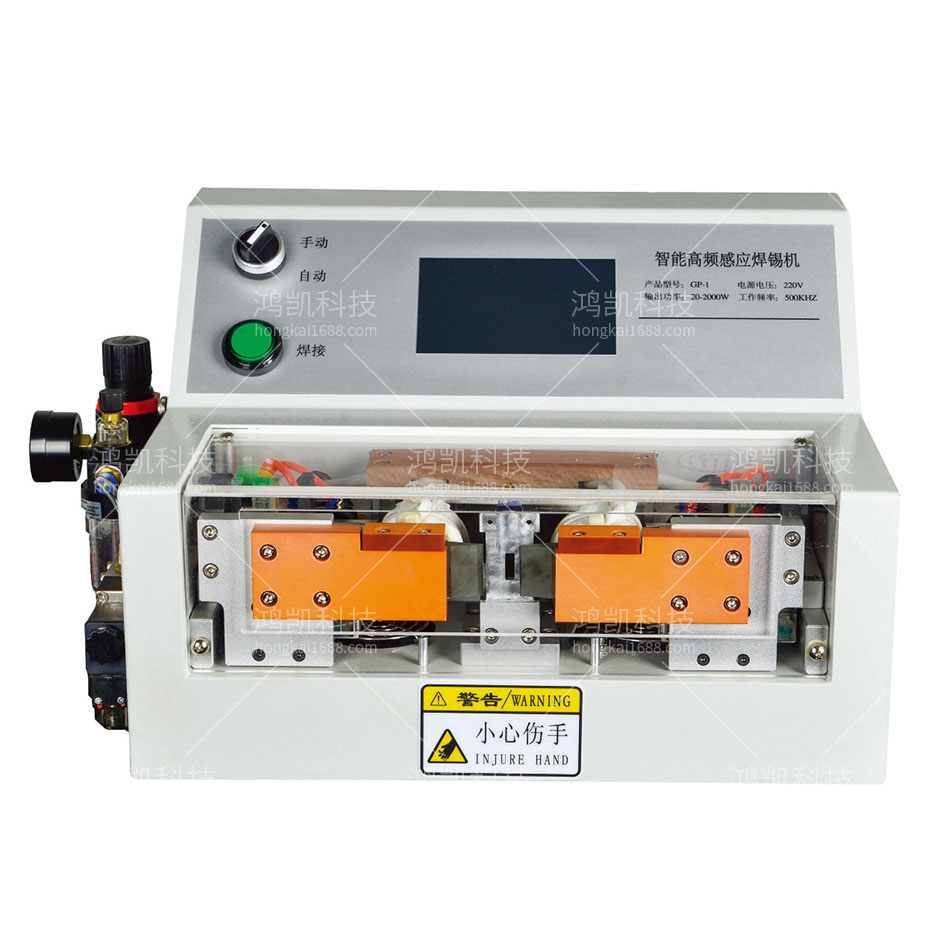

機型：YHK-GP1高頻焊接機
電源：AC110或220V訂制
功率：50W-800W（參考值）
空氣壓力：4-6kg
機械尺寸：L58XH46XK35（CM）
