水晶頭壓接機背景技術：

當今信息時代，隨著信息網絡的不斷發展，信息溝通越來越頻繁，信息交換容量也越來越大。實際使用中的通信網絡，如家庭寬帶接入、辦公網絡、工廠控制系統、家居智能系統仍然大量使用通信線纜，也存在實際敷設使用不能完全遵守布線的工藝標準而遭受各種電磁干擾的現象，如與低壓電力系統靠近而遭受的低頻干擾、與其他用電設備靠近所遭受的各類電磁干擾等。因此，隨著網路與系統規模的不斷擴大，通信線纜面臨著新的技術革新與挑戰。

在通信技術領域，一方面要提高傳輸速率，滿足大容量信息的傳輸與交換，另一方面要提高傳輸穩定性，確保信息傳輸?shù)馁|(zhì)量。以太網問世30多年來，網絡傳輸速率已提高近千倍，經歷了全雙工以太網（10Mbps）、快速以太網（100Mbps）、802。3z以太網（1000Mbps）、10千兆位以太網以及到現在的10萬兆位以太網。從目前信息傳輸技術發展看，萬兆以太網將是未來幾年網絡建設的方向和趨勢。數據電纜是網絡信息重要的傳輸介質，數據電纜的研發和制造與以太網發展同步，制造廠商現推出3類（10Mbps）、5類（100Mbps）、超5類和6類（1000Mbps）等系列產品。

目前，網絡綜合布線以六類布線為主，隨著人們對數據流量越來越大的需求，超六類將會是未來的主流，而網絡連接器是網絡組成的一個不可缺少的連接部件，它可嵌入安裝于網絡配線架、面板、桌盒等各種設備。在整個網絡連接過程中，水晶頭是線纜連接特別是網絡連接中重要的接口部件，是一種能沿固定方向插入設備端口并可防止水晶頭自身從設備端口脫落的塑料接頭。水晶頭具備將通信線纜與電子網絡設備進行電氣連接的功能，主要用于連接網卡端口、集線器、交換機及電話等裝置，適用于設備間或水平子系統的現場端接。

現有6A類水晶頭數據電纜的結構設計，通過一根長的超六類6A網絡跳線與超六類屏蔽模塊來實現使用要求，其中，超六類6A網絡跳線是一個獨立的產品，超六類屏蔽模塊也是一個獨立的產品，兩個產品均需要單獨的測試達到6A的標準性能。其存在以下缺陷：1、兩者連接時，接觸部位暴露在外面，任何的活動、彎曲，均存在接觸點有接觸不良的風險，這樣長時間使用，其一可能會產生斷路，其二有可能使整體的鏈路無法達到規定的性能要求；2、線路長，不利于安裝空間利用，會使整體安裝環境冗亂。

水晶頭壓接機技術要素：

針對上述現有技術的缺點，本發明的目的是提供一種可靠性高、產品結構小，可滿足超六類標準性能，成為可用于安裝現場壓接的水晶頭裝置及方法，解決現有存在的兩個獨立產品間接觸不良，整體鏈路無法達到規定的性能要求，且線路長，不利于安裝空間的合理利用的問題。

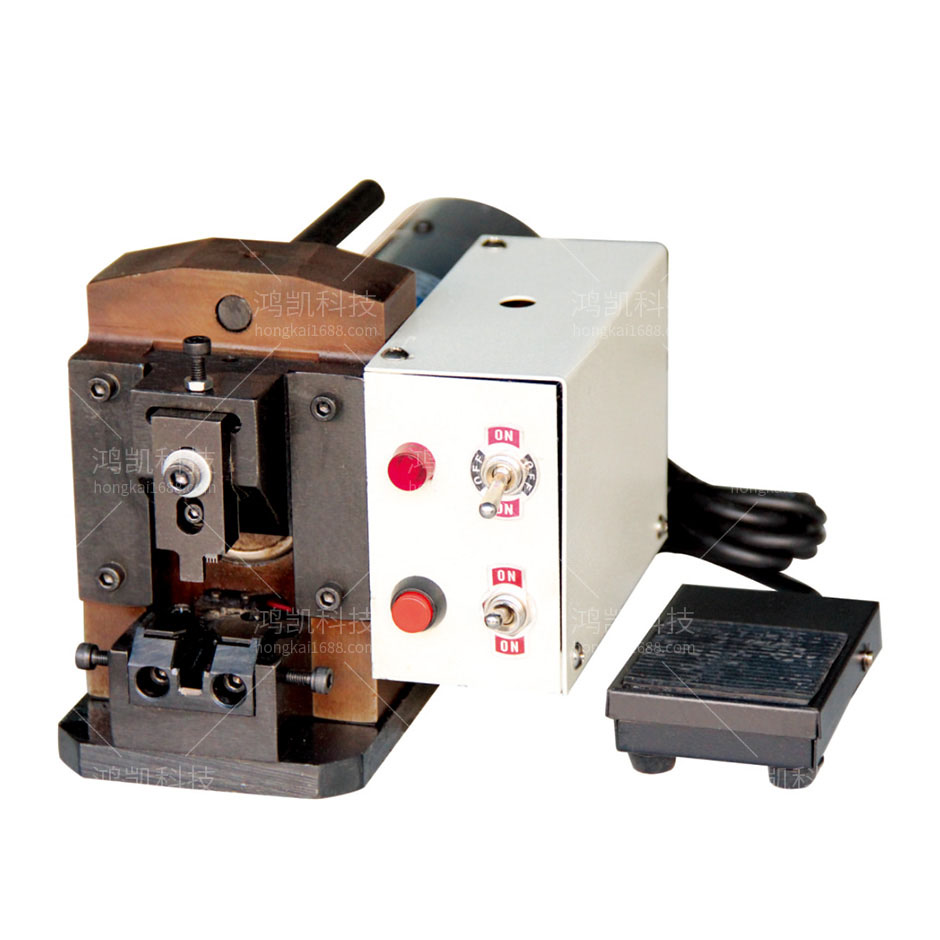

水晶頭壓接機功能特點

主要用于電話線、網線等水晶頭的鉚壓工作
壓接無噪音，操作簡單，精準度
可更換模具，以滿足不同水晶頭鉚壓
可壓普通PC頭、英式頭、美式頭等

水晶頭壓接機技術總結

本發明提供的一種水晶頭壓接機，包括：水晶頭模塊、屏蔽水晶頭和PCB板，所述屏蔽水晶頭和PCB板刺穿壓接，所述刺穿壓接后的屏蔽水晶頭和PCB板通過注塑成型套接于所述超六類水晶頭模塊。本發明由超六類水晶頭模塊、屏蔽水晶頭和PCB板組成，通過將屏蔽水晶頭與超六類水晶頭模塊在工廠內通過PCB板進行連接，注塑成為一個整體，再通過嚴格測試后出廠，保證產品整體達到超六類的標準性能，成為可用于安裝現場壓接的水晶頭，實現產品的即插即用，大大方便了工程施工與安裝。本發明水晶頭壓接機，產品結構更小，節約安裝空間，布線后整體更美觀。

水晶頭壓接機技術參數

適用范圍：2P2C-8P8C
行程：25mm
壓力：0.5T
電源：220V50H
重量：12Kg
尺寸：300*160*160
