氣電式剝皮機背景技術：

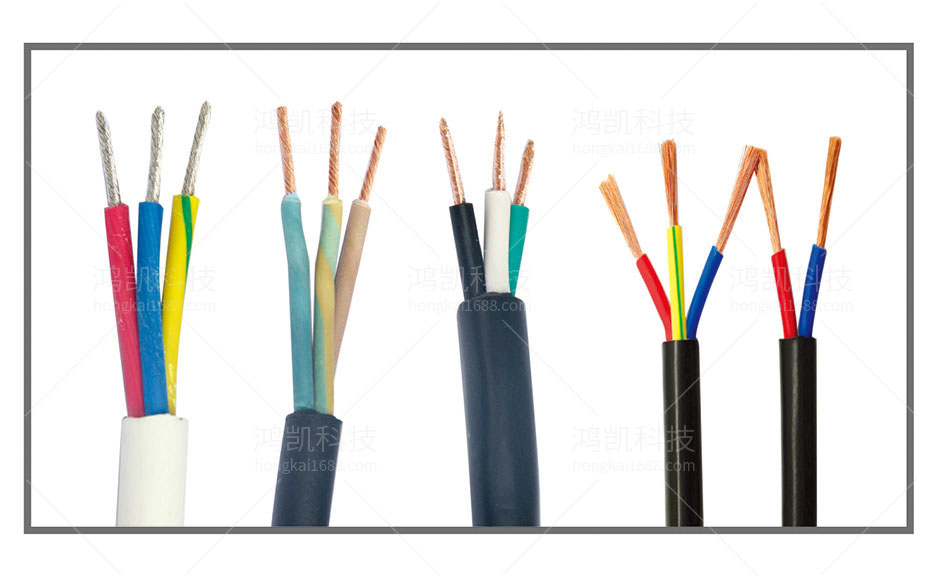

電線在日常生活中應用很廣，一般情形下電線的導電芯是由絕緣外皮包裹，該絕緣外皮通常是聚氯乙烯材料。在接線時，通常需要先將電線端部的外皮剝下而使導電芯露出，以使導電芯與其他導體連接。為了將導電線端部的外皮順利剝下在，最傳統的方法是用火燒電線端部的外皮，使得外皮軟化，在其未冷卻時迅速用手或其它工具將其扯斷，但是該剝除的外皮易粘連到手上或工具上，且由于火燒溫度難以控制，也易存在導電芯被氧化的可能性。后來，也有人利用各式各樣的剝線鉗等工具，但使用剝線鉗常常對導線造成剪斷等不良后果。

氣電式剝皮機包括一機臺，在機臺上設有一用于切開電線外皮的刀模、一用于推動刀模的第一氣缸以及一可促使刀模、第一氣缸沿電線伸展方向一并前、后移動的第二氣缸，機臺上還固設有一夾線裝置，其安裝于刀模的前側端，包括一夾住電線的夾具及一推動該夾具夾緊或松開的第三氣缸。該電線剝皮機在夾緊電線的時候夾具直接作用于電線上，夾具由金屬材料制成，電線的絕緣外皮由高分子材料制成，夾具的硬度遠大于電線絕緣外皮的硬度，在剝皮時刀模拉動絕緣外皮，夾具與絕緣外皮之間產生摩擦由于兩者的硬度差值大，導致夾具對電線絕緣外皮造成損傷。

氣電式剝皮機技術要素：

本實用新型的目的在于提供一種氣電式剝皮機，能減小在剝皮過程中夾具對電線造成的損傷。

本實用新型的上述目的是通過以下技術方案得以實現的：一種氣電式剝皮機，包括夾線裝置，夾線裝置包括夾具，夾具的夾持部位設有可拆卸固定的彈性夾持件，彈性夾持件的硬度低于夾具的硬度。

通過采用上述技術方案，彈性夾持件能夠?qū)A具作用于電線產生的沖擊力起到緩沖作用，降低夾具對電線的損傷；彈性夾持件的硬度低于夾具的硬度，從而縮小了電線的絕緣外皮與作用部位的硬度差，減少摩擦磨損，提高電線質量。

氣電式剝皮機技術總結

一種氣電式剝皮機，涉及電線加工技術領域，包括夾線裝置，夾線裝置包括夾具，夾具的夾持部位設有可拆卸固定的彈性夾持件，彈性夾持件的硬度低于夾具的硬度。本方案通過提供一種氣電式剝皮機，降低電線在剝皮過程中夾具對其產生磨損，從而提高電線質量。

氣電式剝皮機功能特點

雙動式氣缸，無彈簧斷裂之處
獨特式滑座，往復行程平穩，切剝精準
氣電式控制，輕巧敏捷，作業輕松
可調式結構，刀?？筛鼡Q，適用各種線材

氣電式剝皮機技術參數

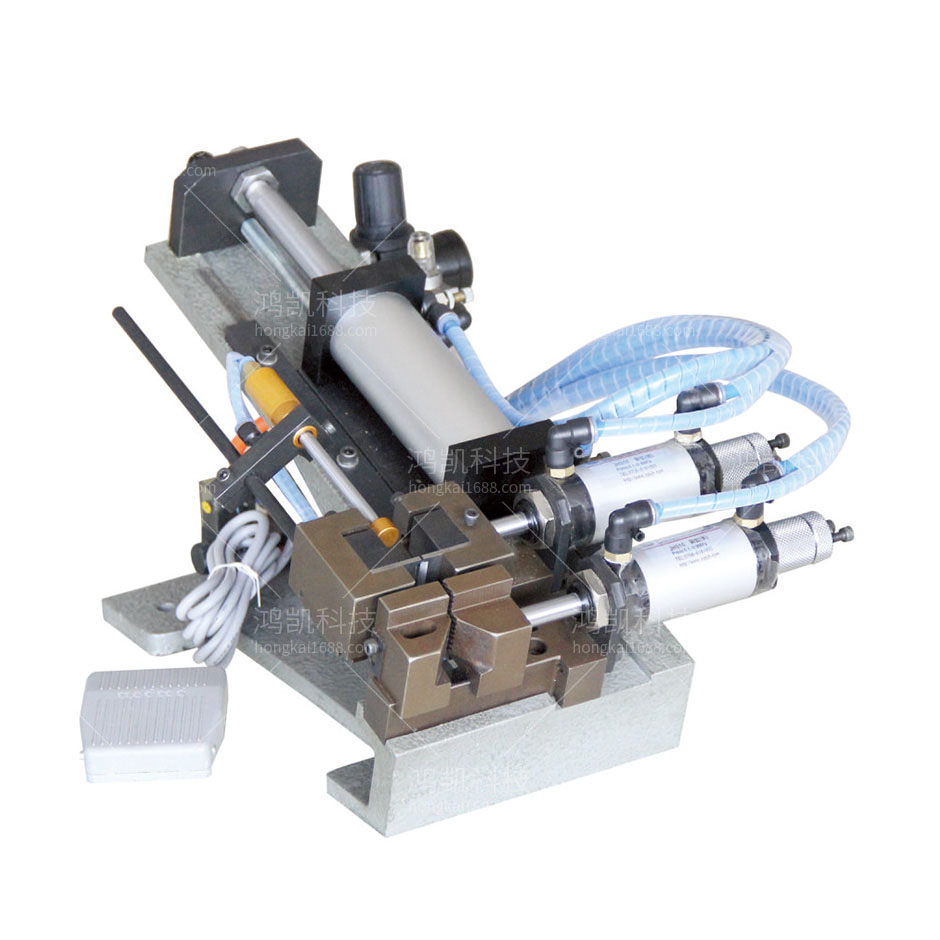

型號：YHK-310氣電式剝皮機
行程：100mm
氣壓：5-7kg
剝線直徑：15mm
剝皮長度：100mm
