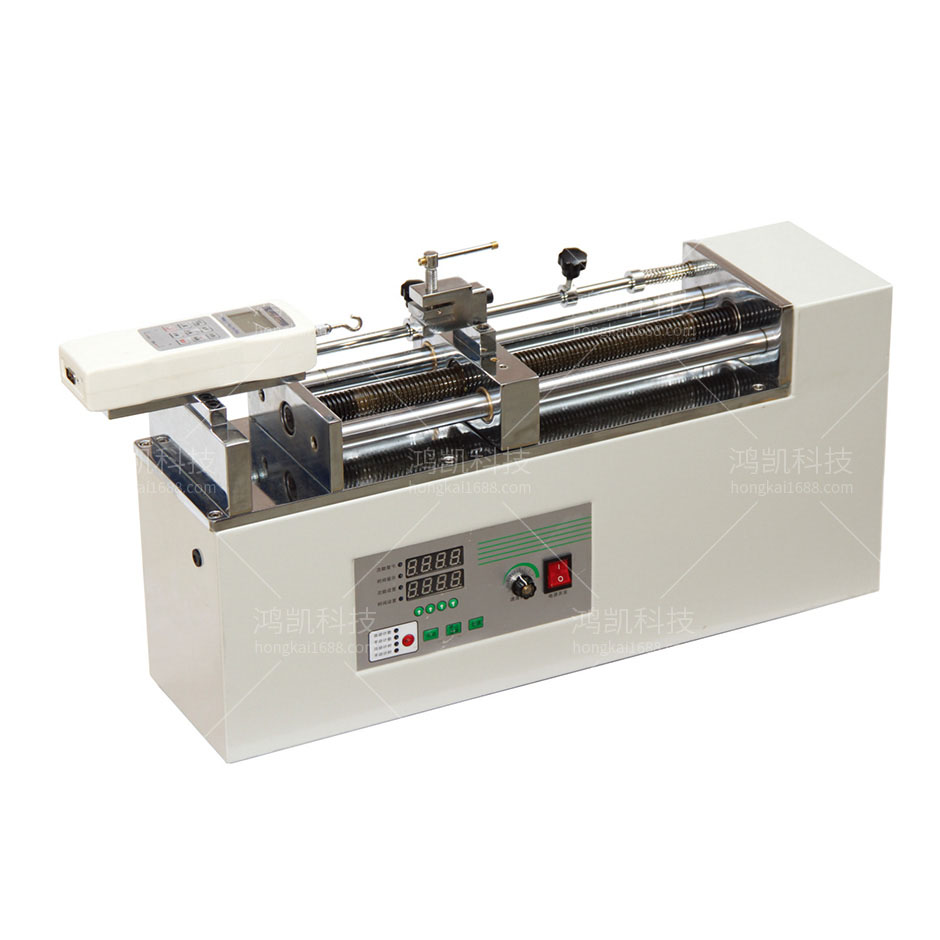

臥式電動拉力測試儀介紹

臥式電動拉力測試儀技術特征：

1、一種臥式電動拉力測試儀，包括臥式機架，其特征在于：所述臥式機架一側設有固定橫梁，其上固定有絲桿，所述絲桿上設有移動橫梁和電子測力計，所述移動橫梁和所述電子測力計在所述絲桿上滑動，所述臥式機架的一側設有電機，所述電機的輸出端與所述絲桿連接，所述電機和所述電子測力計與控制系統電性連接。

2、根據要求1所述的臥式電動拉力測試儀，其特征在于：所述控制系統包括可編程控制器、步進電機驅動器和觸摸控制器，所述可編程控制器分別與所述步進電機驅動器和所述觸摸控制器電性連接，所述觸摸控制器發送參數設定和控制信號至所述可編程控制器，所述可編程控制器通過所述步進電機驅動器驅動所述電機轉動。

3、根據要求1所述的臥式電動拉力測試儀，其特征在于：所述電機的輸出端設有減速機構，所述絲桿為滾珠絲桿，所述減速機構與所述滾珠絲桿連接，所述電機通過所述減速機構和所述滾珠絲桿帶動所述移動橫梁運動。

4、根據要求1-3任一項所述的臥式電動拉力測試儀，其特征在于：所述固定橫梁和所述移動橫梁上設有夾具，所述夾具用于固定光纖試樣。

臥式電動拉力測試儀特點說明

1、本系列拉力試驗機是專為HF系列和HG系列配套用的高精度負荷試驗臺。本產品采用大力矩步進電機、高精度編碼器、超大觸摸屏幕，內藏雙柱結構，具
有穩定性好，適用范圍廣，外觀美觀使用方便等優點，并具有速度、位移可控，手動（點動）、自動、運動次數自動控制、到位延時等一系列功能廣泛適用于橡
膠塑料、輕工紡織、建筑門窗、復合材料、電線電纜、汽車配件、動力機械、科研機構等行業的推拉負荷、插拔力、破壞試驗等測試領域。
2、高精度、高分辨率、高穩定性
3、采用大力矩步進電機，高精度編碼器
4、超大7寸觸摸液晶顯示屏，人機交互界面友善，操作簡單易用
5、運行速度可設置，設置寬泛，可以適應各種不同的測試速度要求（速度可控）
6、運行距離可設置，運行至設置位置后，可延時保持、反向運行、立即停止（位移可控）
7、實時顯示位移量、運行速度，并顯示移動方向（向上為正+，向下為負-）
8、提供自動計數、自動計時、伸縮率測試、全自動編程，多種測試模式
9、在全自動編程模式下，可自定義5個不同的測試位移、5個不同的測試速度，方便快速地完成測試
10、力保持功能：到指定位置或設定力值，保持時間可自由設定（需選配推拉力計）
11、設定力值往返運動功能：設定力值往返運動，力值設定、保持時間、運動次數可自由設定（需選配推拉力計）
12、拉壓斷即停功能：施加被測物上的力消失后，隨即停止（需選配推拉力計）

臥式電動拉力測試儀技術參數

機型：YHK-100S
最大荷重：100N10kg22lb
有效行程：270mm
位移分度值：0.1mm
移動位移誤差：0.1mm
速度：10-800mm/min
速度分度值：0.2mm/min
速度設定誤差：10-200mm/min±1mm、200-800mm/min±0.5%
加載方式：電動
電源交流：220V50/60HZ
外形尺寸：660mm*160mm*330mm
重量：約30kg
