龍門電動拉力測試儀背景技術：

龍門電動拉力測試儀是拉力測試的儀器，主要用于膠帶、橡膠、塑料、海/泡棉、防水材料、電線電纜、紡織物、網繩、無紡布等非金屬材料及金屬絲、金屬箔、金屬板材和金屬棒的拉伸、壓縮、彎曲、剝離、剪切、撕裂試驗，實為協助業界提升品質的利器。目前的龍門電動拉力測試儀的調節性差，不能滿足不同工作需求。

如龍門電動拉力測試儀主要包括拉力測試計、設置在機架底部的升降機構、以及連接在升降機構上的固定裝置；利用控制電機順逆轉動調節固定裝置與拉力測試計的距離，但是若與橡膠接觸的位置處過于松散，則可能導致在測試過程中固定裝置與待測試橡膠脫落，固定在此我們提供一種用于龍門電動拉力測試儀的夾具，用于龍門電動拉力測試儀中橡膠的夾持。

龍門電動拉力測試儀技術要素：

本實用新型的目的是提供一種龍門電動拉力測試儀。

本實用新型的上述技術目的是通過以下技術方案得以實現的：一種龍門電動拉力測試儀，包括機架以及設置在機架上的橡膠夾持結構，所述橡膠夾持結構包括橡膠插接槽以及若干貫穿橡膠插接槽厚度設置的螺紋連接孔，每一所述螺紋連接孔中設置有螺紋抵接桿；所述橡膠插接槽上設置有供橡膠插接的進入的開口和第二開口，所述橡膠插接槽從開口向第二開口的逐漸減小，所述第二開口處設置有抽氣泵。

龍門電動拉力測試儀特點說明

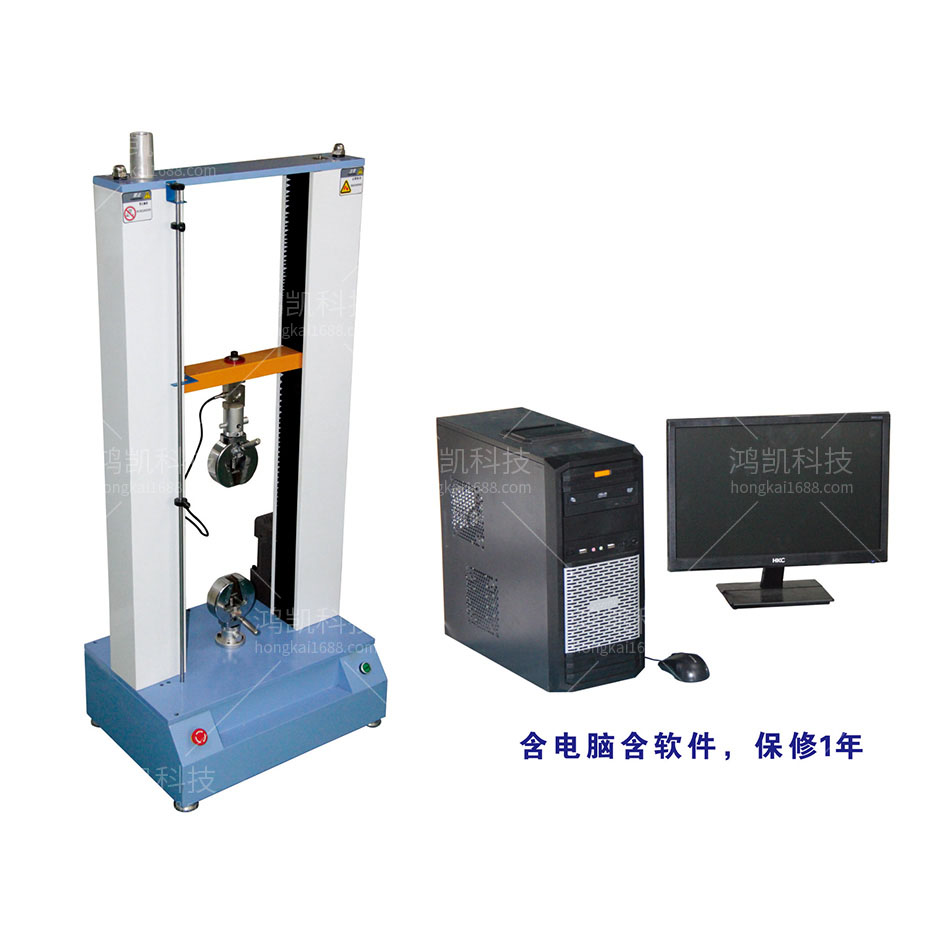

YHK-1T萬能試驗機是專門針對高等院校、科研院所而設計的新一代微機控制電子萬能試驗機。計算機系統通過全數字控制器，經調速系統控制變頻電機轉動，經減速系統減速后通過精密滾珠絲杠副帶動移動橫梁上升、下降，完成試樣的拉伸、壓縮、彎曲、剪切等多種力學性能試驗，另外配置種類繁多的試驗附具，在金屬、非金屬、復合材料及制品的力學性能試驗方面，具有非常廣闊的應用前景。該機廣泛應用于建筑建材、航空航天、機械制造、電線電纜、橡膠塑料、紡織、家電等行業的材料檢驗分析，是科研院校、大專院校、工礦企業、技術監督、商檢仲裁等部門的理想測試設備。

龍門電動拉力測試儀技術總結

本實用新型涉及到一種龍門電動拉力測試儀，包括機架以及設置在機架上的橡膠夾持結構，橡膠夾持結構包括橡膠插接槽以及若干貫穿橡膠插接槽厚度設置的螺紋連接孔，每一螺紋連接孔中設置有螺紋抵接桿；橡膠插接槽上設置有供橡膠插接的進入的開口和第二開口，橡膠插接槽從開口向第二開口的逐漸減小，第二開口處設置有抽氣泵。使用時，將待測試的橡膠產品從開口處插接在橡膠插接槽中按壓住開口，利用不干膠層相互粘接后完成開口的固定，之后將第二開口處利用抽氣泵進行抽氣處理，抽氣至橡膠插接槽抵接在橡膠產品上時，將橡膠抵接桿螺紋旋接在螺紋連接孔中，繼續抽氣至抽不動，此時橡膠插接槽內壁上的凸點抵接在待測試橡膠產品上，完成橡膠產品的固定。

龍門電動拉力測試儀技術參數

力值選擇：10000N
顯示器準確度：力量及延伸顯示器測力準確度優于±0.5%
測力分辨率：1/20，000
有效測力范圍：1-100%F，S
變形示值準確度：優于±0.5%
試驗速度范圍：5~300mm/min，可在此范圍內任意設定
行程：600mm（不含夾具）
力量單位切換：kgf，gf，N，kN，Ibf
應力單位切換：MPa，kPa，kgf/cm2，Ibf/in2
變形單位切換：mm，cm，in
停機方式：上、下限安全設定，程序力量及伸長設定
取點方式：試件破壞感測取點方式具試驗過程中手動取點及預先設定取點（20點）
輸出功能：可顯示及輸出測試曲線，標準配置單點延伸計1個（機臺內置）
選購配置：兩點延伸夾具，針式打印機或微型打印機，客戶要求的各種測試夾具
機臺尺寸：75×55×160cm（W×DxH）
機臺重量：約200kg
