自動送線機背景技術：

牽引電機的轉子在生產的過程中，普遍都是需要用繞線機繞得指定規格的線圈的。而這個過程中，往往都需要配備上相應的送線裝置。這樣能夠?qū)?dǎo)線快速準確地輸送至指定加工過設備上。

現有的送線裝置上除了主動輸送導線的輥軸之外，往往也會有若干組用于平整導線的夾輥，而現有技術這些夾輥普遍都是定點設置的，這樣往往就會造成導線于送線裝置和下游設置之間由于高度差的問題形成一定的傾斜，進而有可能造成導線于送線裝置的脫離點以及于下游裝置的接收點之間產生一定的彎折，進而也就容易引起導線的應力變大問題，而造成導線的損壞。

自動送線機技術要素：

本實用新型的目的是提供一種自動繞線機的自動送線機，其有助于使得導線在輸送過程中的角度得到有效地調整。

本實用新型的上述技術目的是通過以下技術方案得以實現的：

一種自動繞線機的自動送線機，包括兩端帶有開口的殼體，所述殼體沿導線移動方向一端開口處設有一組沿豎直方向的滑槽，所述滑槽上設有一對夾輥，且所述夾輥帶有與滑槽相匹配的滑塊。

自動送線機功能特點

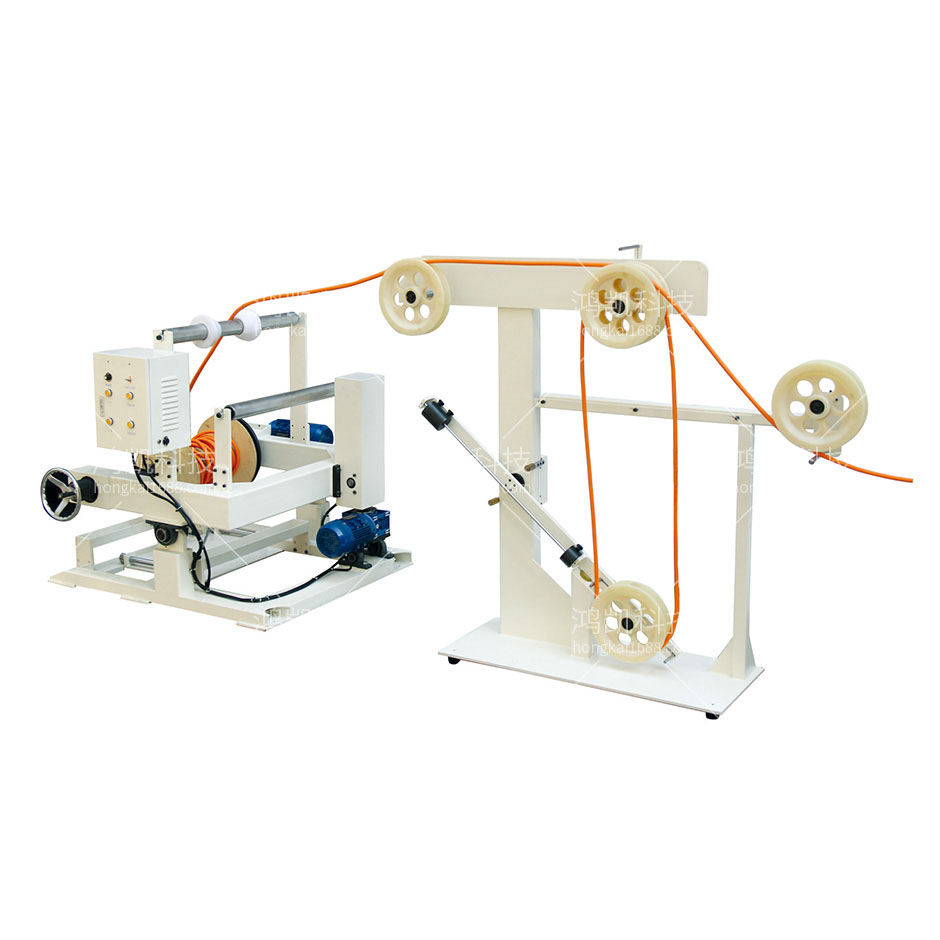

配套剝線機使用，儲線架上的線優先運動儲線架升到一定高度，送線機自動送線
采用電動升降裝線軸方式送線
儲線架具有校直功能

自動送線機技術總結

本實用新型公開了一種自動繞線機的自動送線機，涉及導線輸送機械領域，其技術方案要點是包括兩端帶有開口的殼體，所述殼體沿導線移動方向一端開口處設有一組沿豎直方向的滑槽，所述滑槽上設有一對夾輥，且所述夾輥帶有與滑槽相匹配的滑塊。通過采用上述技術方案，為了更好地使導線能夠呈直線方向在自動送線機和下游裝置之間進行輸送，夾輥能夠在滑塊和滑槽的匹配作用下，進行定向的移動，也就能夠在一定程度上克服裝置之間的高度差。

自動送線機技術參數

型號：YHK-901-800
適用線纜外徑：3mm-30mm
線盤最大直徑：800mm
盤最大重量：800Kg
上下線盤：減速機+電機升降
電源：220V
尺寸：1600*1400*1400mm
