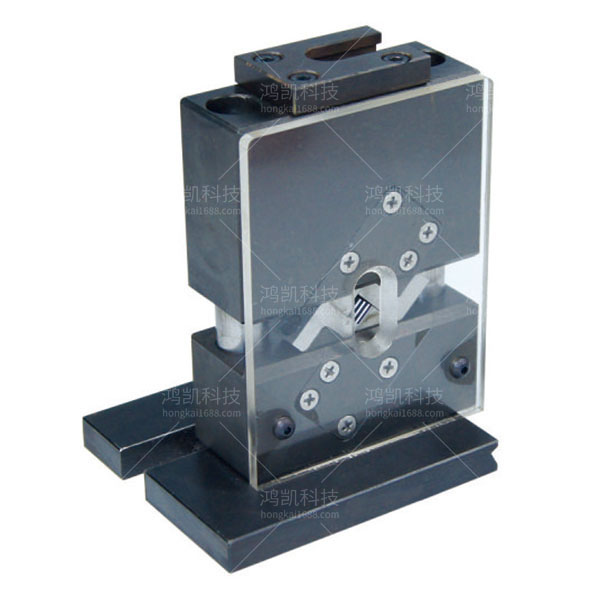

YHK-四邊免換壓接模具介紹

YHK-四邊免換壓接模具背景技術：

在電力以及通訊等領域中，線纜與端子的連接通過壓接機來實現，目前在市面上售賣的壓接機的壓模機構多為兩面壓?；蛘吡鎵耗＃瑑擅鎵耗５亩俗邮芰Σ痪鶆?，壓接效果不夠好，而六面壓模的壓接機結構過于復雜，造價高，原件多，設備故障率高。

YHK-四邊免換壓接模具技術特征：

1、一種四邊免換壓接模具的壓模機構，其特征在于：包括

上壓模，在所述上壓模上設有一上定壓塊和一上彈性壓塊，所述上定壓塊呈7字形結構向左側傾斜，所述上彈性壓塊呈方形向右側傾斜并與呈7字形結構的所述上定壓塊的橫向部位平行，其下端的側面為壓接面，上端通過彈性元件與所述上壓模固定；

下壓模，在所述下壓模上設有一下定壓塊和一下彈性壓塊，所述下定壓塊呈倒7字形結構向右側傾斜并與所述上定壓塊平行，所述下彈性壓塊呈方形向右側傾斜并與所述上彈性壓塊平行，其上端的側面為壓接面，下端通過彈性元件與所述下壓模固定；

當所述壓模機構處于閉合狀態，所述上定壓塊、所述上彈性壓塊、所述下定壓塊以及所述下彈性壓塊向內聚攏構成四邊壓接工件的結構。

2、根據權利要求1所述的四邊免換壓接模具的壓模機構，其特征在于：所述彈性元件是伸縮彈簧。

3、根據權利要求1所述的四邊免換壓接模具的壓模機構，其特征在于：所述彈性元件是壓簧。

4、根據權利要求1所述的四邊免換壓接模具的壓模機構，其特征在于：所述上壓模與所述下壓模通過伸縮裝置連接，所述伸縮裝置是在所述下壓模上設置伸縮油缸，所述伸縮油缸的神縮端與所述上壓模連接。

5、根據權利要求1所述的四邊免換壓接模具的壓模機構，其特征在于：所述上壓模通過沖壓裝置安裝在機架上，所述下壓模固定在所述上壓模的正下方。

YHK-四邊免換壓接模具技術參數

壓接范圍：10-300MM²
刀模厚度：12MM（可定制）
外形尺寸：188*100*250MM
重量：17KG
壓接形狀：四邊型
行程：50MM

YHK-四邊免換壓接模具技術總結

本實用新型提供了一種四邊免換壓接模具的壓模機構，包括上壓模以及設置在所述上壓模正下方的下壓模，所述上壓模設置上定壓塊和上彈性壓塊，下壓模設置下定壓塊和下彈性壓塊，上、下壓模配合構成四邊壓接工件的結構。本設備具有結構簡單，線纜與端子受力均勻連接可靠，設備故障率低的優點。
