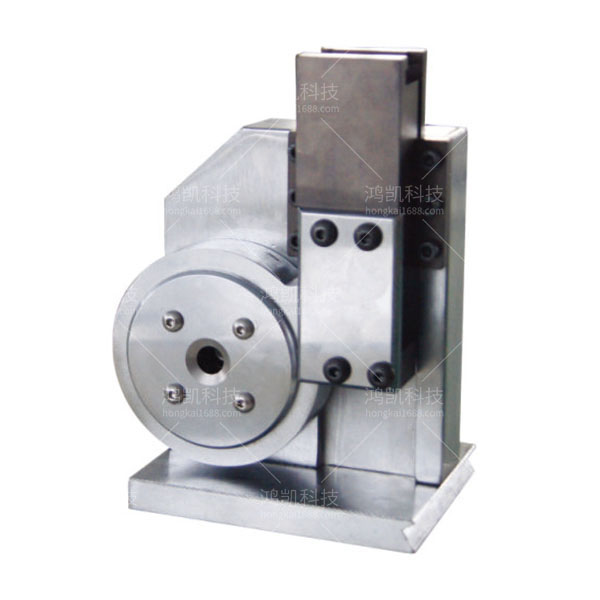

YHK-鉚四邊型治具模具介紹

YHK-鉚四邊型治具模具背景技術：

在滾子鏈條快速裝配后，其兩節鏈條之間的銷軸兩端都要鉚頭。

使用兩組上、下模四個鉚壓機構在十字滑板和齒板的帶動下完成對鏈條的四角鉚頭。此鉚壓方式雖然達到了目前鏈條行業要求“四角鉚頭”的要求，但此專利用十字滑板和齒板帶動鏈條移動送入鉚壓機構進行壓鉚其壓鉚速度慢，效果亦差。

但隨著生產成本的不斷上升，產品價格的下降，公司不斷的追求降低成本提高生產效率，現有模具的缺點是兩套模具、兩步工序、一次只能壓鉚一個產品，效率低。

YHK-鉚四邊型治具模具技術特征：

1、一種YHK-鉚四邊型治具模具，其特征在于：包括相互配合的上模和下模；上模從上到下包括上模柄、上模座、上墊板、固定板、鉚頭塊；上模座、上墊板、固定板固定在一起，鉚頭塊固定在固定板中間；下模從下到上包括下模座、第一下墊板、第二下墊板、側定位板、后擋塊、產品固定塊、手柄；下模座、第一下墊板、第二下墊板固定在一起；側定位板、后擋塊固定在第二下墊板上面；上模座通過上模柄固定在壓力機滑塊板上，下模座安裝在壓力機工作臺上；產品通過產品固定塊固定，放在第二下墊板與固定板之間。

2、如權利要求1所述的一種YHK-鉚四邊型治具模具，其特征在于：上模座、上墊板、固定板通過上模固定螺栓固定。

3、如權利要求1所述的一種YHK-鉚四邊型治具模具，其特征在于：上模座、上墊板、固定板還包括貫穿其中、定位和鉸接的固定銷。

4、如權利要求1所述的一種YHK-鉚四邊型治具模具，其特征在于：下模座、第一下墊板、第二下墊板通過下模固定螺栓固定。

5、如權利要求1所述的一種YHK-鉚四邊型治具模具，其特征在于：下模座、第一下墊板、第二下墊板、側定位板、后擋塊還包括貫穿其中、定位和鉸接的固定銷。

6、如權利要求1所述的一種YHK-鉚四邊型治具模具，其特征在于：鉚頭塊通過螺栓固定在固定板中間，產品通過產品固定塊固定，放在第二下墊板與固定板之間，產品通過鉚頭塊向下沖壓一次成型。

7、如權利要求1所述的一種YHK-鉚四邊型治具模具，其特征在于：側定位板、后擋塊通過固定螺栓固定在下墊板上面。

8、如權利要求1所述的一種YHK-鉚四邊型治具模具，其特征在于：上模座通過上模柄固定在壓力機滑塊板上。

9、如權利要求1所述的一種YHK-鉚四邊型治具模具，其特征在于：下模座通過外導柱、外導套定位。

YHK-鉚四邊型治具模具技術總結

本實用新型提供一種YHK-鉚四邊型治具模具，包括相互配合的上模和下模；上模從上到下包括上模柄、上模座、上墊板、固定板、鉚頭塊；上模座、上墊板、固定板固定在一起，鉚頭塊固定在固定板中間；下模從下到上包括下模座、下墊板、下墊板、側定位板、后擋塊、產品固定塊、手柄；下模座、下墊板、下墊板固定在一起；側定位板、后擋塊固定在下墊板上面；上模座通過上模柄固定在壓力機滑塊板上，下模座安裝在壓力機工作臺上；產品通過產品固定塊固定，放在下墊板與固定板之間。本實用新型用一工步實現四角壓鉚，在原來的基礎上可以減少一道工序增加一個產品數量，生產效率提高300％以上。
